如何实现cjx2交流接触器德力西自锁?

看看,cjx2交流接触器,的自锁与互锁电气控制原理与结构。在电工学上，接触器因为可快速切断交流与直流主回路和可频繁地接通与大电流控制（达800A）电路的装置，所以经常运用于电动机做为控制对象，也可用作控制工厂设备、电热器、工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。接触器控制容量大，适用于频繁操作和远距离控制,是自动控制系统中的重要元件之一。

当cjx2交流接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁芯产生电磁吸力吸引动铁芯，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。直流接触器的工作原理跟温度开关的原理有点相似。

自锁电动机起动后，松开启动按钮，cjx2交流接触器通过自身常开辅助触头而使线圈保持得电的作用称为自锁。举个简单的例子，想让电动机长时间转，不用一直按着启动按钮，在不按停止按钮和电动机不过载的情况下，只需要点击一下启动按钮，电动机就会一直转。这就是自锁控制电路使电动机连续运转的功能，除此之外自锁控制电路还具有欠压和失压(或零压)保护功能。

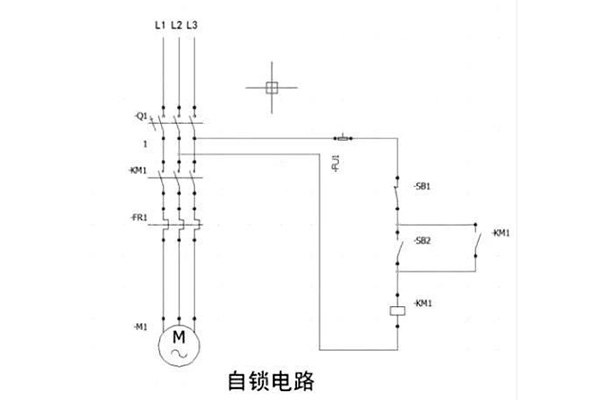

如下图所示，当按下启动按钮SB2时，接触器KM1得电吸合，使电动机运转，同时cjx2交流接触器常开触点也闭合，即使是松开了SB2，电动机也会继续运转，按下停止按钮SB1时，电动机停止。

互锁两个cjx2交流接触器通过自身的常闭辅助触头，相互使对方不能同时得电的作用称为互锁。
